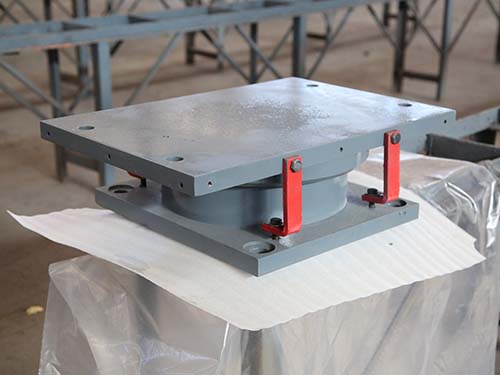

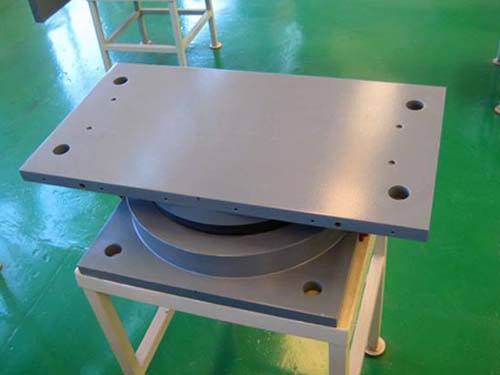

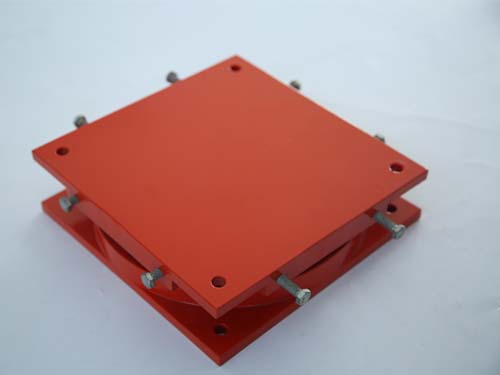

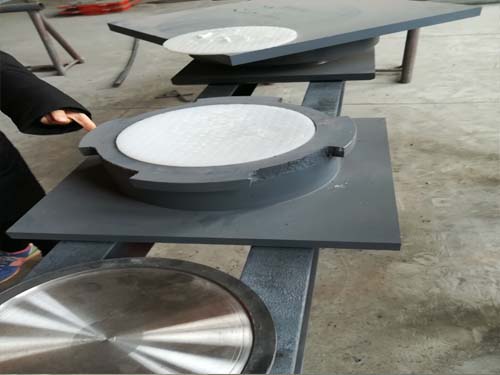

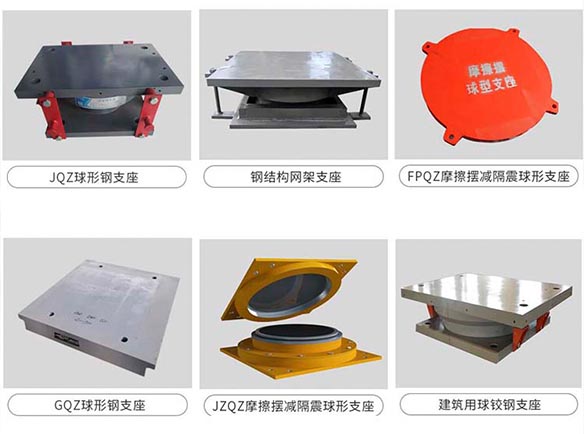

球型鋼支座依據行業標準《球形支座技術條件 (GB/T17955-2009)及建筑抗振設計規范(GB50011-2001)鋼結構設計規范(GB50017-2003),經詳細的靜力學、動力學分析研制而成的新型抗振減振鋼支座.又名網架球形支座,抗拉抗拔鋼支座,球形鋼支座等。每種類型的支座又分為雙向活動、單向活動和固定型三種型式。

執行標準:
JT/T4 一2004 公路橋梁板式橡膠支座
JTG D60 一2004 公路橋涵設計通用規范
JTG D62 一2004 公路鋼筋混凝土及預應力混凝土橋涵設計規范

選購注意事項:
1、選支座時應注意承載力的大小、豎向拉力的大小、水平力的大小,并注意位移量和轉角,對于減震支座還應注意水平彈性剛度。
2、選支座時應注意支座的類型,即雙向活動型、單向活動型、固定型。
3、減震支座的約束方向都給以位移和剛度,是為了工程減震的需要。

主要技術性能:
1、支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別;
2、支座的抗水平力為豎向承載力的百分之二十;
3、設計轉角為0.08rad(可根據用戶要求另行設計)
4、支座的徑向位移量±20mm-±50mm,環向位移量±60mm-±100mm;
5、支座滑動摩擦系數μ≤0.03(-25℃-+60℃);
6、支座轉動摩擦系數μ=0.05-0.1(GKQZ型、GJQZ型) μ≤0.03(GKGZ型、GJGZ型)
